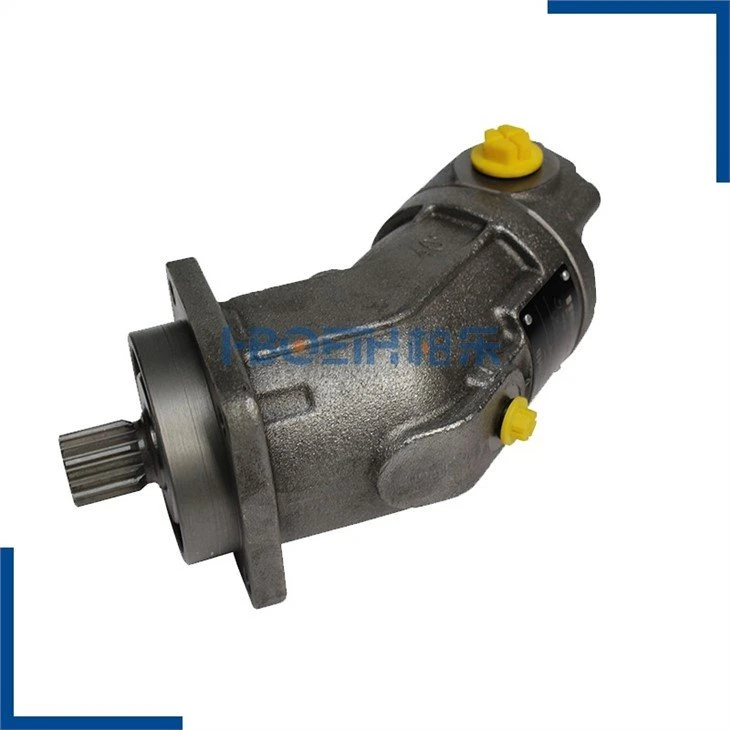

REXROTH aksijalni klipni fiksni motor A2FM AA2FM A2FM107

REXROTH Axial Piston Fixed Motor A2FM AA2FM A2FM107

REXROTH aksijalni klipni fiksni motor A2FM AA2FM A2FM107

Opis Rexroth aksijalnog klipnog fiksnog motora A2FM
Aksijalni klipni fiksni motor, A2FM serija 6x
- Višenamjenski visokotlačni motor;
- Nazivni pritisak do 400 bara;

Pošaljite upit

Opis

REXROTH Aksijalni klipni fiksni motor A2FM AA2FM serije 6X

Opis Rexroth aksijalnog klipnog fiksnog motora A2FM

Aksijalni klipni fiksni motor, A2FM serija 6x

- Višenamjenski visokotlačni motor;

- Veličina 5 … 1000, kao što su A2FM 5, A2FM 10, A2FM 12, A2FM 16, A2FM 23, A2FM 28, A2FM 32, A2FM 45, A2FM 56, A2FM 63, A2FM 80, A2FM 90, A2FM 107, A2FM 125, A2FM 160, A2FM 180, A2FM 200, A2FM 250, A2FM 355, A2FM 500, A2FLM 250, A2FLM 355, A2FLM 500, A2FLM 710, A2FLM 1000;

- Nazivni pritisak do 400 bara;

- Maksimalni pritisak do 450 bara;

- Aksijalna klipna jedinica dizajnirana je za korištenje u otvorenim i zatvorenim krugovima.

Tablica vrijednosti

Veličina				5	10	12	16	200	250	355	500	710	1000
Geometrijski pomak, po okretaju		V g	cm³	4.93	10.3	12	16	200	250	355	500	710	1000
Nazivni tlak		pnom	bar	315	400	400	400	400	350	350	350	350	350
Maksimalni tlak		pmax	bar	350	450	450	450	450	400	400	400	400	400
Najveća brzina 1)		nnom	broj okretaja u minuti	10000	8000	8000	8000	2750	2700	2240	2000	1600	1800
Najveća brzina 1)		nmax 2)	broj okretaja u minuti	11000	8800	8800	8800	3000
Ulazni protok 3)	kod nnom	qV	l/min	49	82	96	128	550	675	795	1000	1136	1600
Zakretni moment 4)	na pnom	M	Nm	24.7	66	76	102	1273	1393	1978	2785	3955	5570
Rotacijska krutost		c	kNm/rad	0.63	0.92	1.25	1.59	57.3	73.1	96.1	144	270	324
Moment inercije za rotacijsku grupu		JTW	kg·m²	0.00006	0.0004	0.0004	0.0004	0.0353	0.061	0.102	0.178	0.55	0.55
Volumen kućišta		V	l		0.17	0.17	0.17	2.7	2.5	3.5	4.2	8	8
Težina (približno)		m	kg	2.5	5.4	5.4	5.4	66	73	110	155	325	336
